產品結構簡圖：

根據原車消音器結構的不同，本設備的進氣和排氣的方向會有不同設計

請參考如下關于尾氣處理設備外形簡圖舉例。以下與安裝相關的內容、代號、部件等均基于此簡圖。

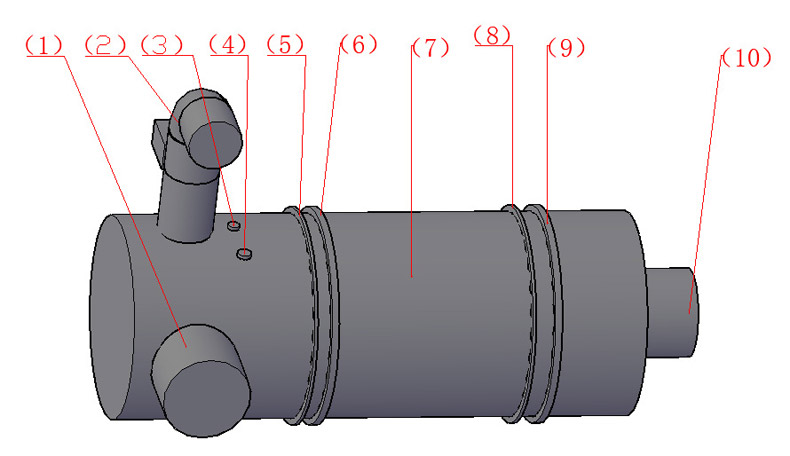

（1）進氣管，（2）雙模態發動機保護裝置，（3）前溫度傳感器，（4）前壓差傳感器孔，（5）前安裝抱箍，（6）前殼體卡箍，（7）處理設備主體，（8）后安裝抱箍，（9）后殼體卡箍，（10）出氣管

舉例：處理設備外形簡圖
